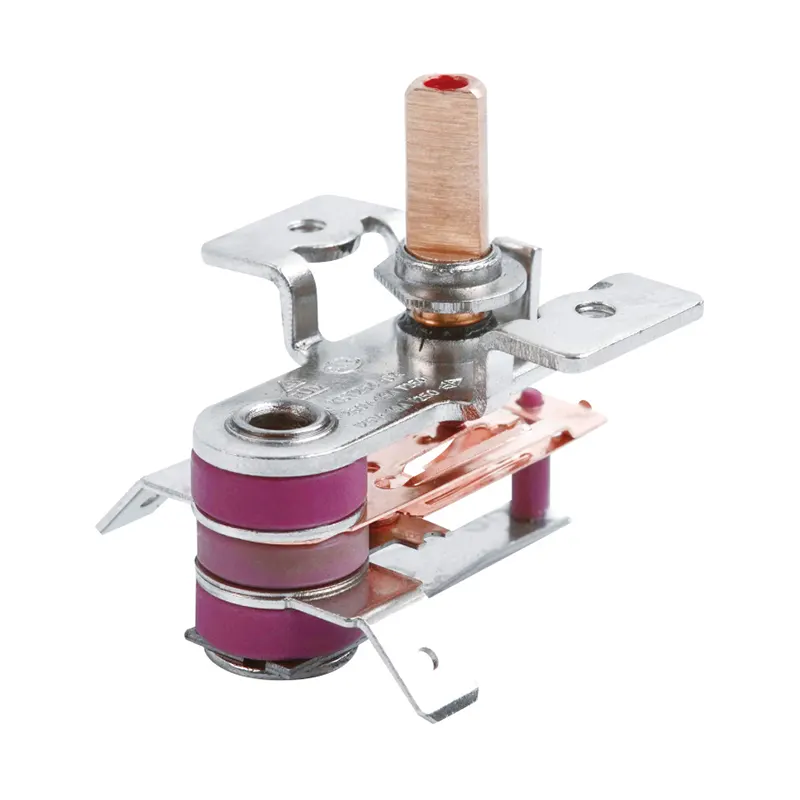

Elektrisk temperaturkontroll för ångstrykjärn

Tekniska prestandaspecifikationer

High-Output Grade

Material och konstruktionsstandarder

Silverlegerade kontaktnitar: Har silverkadmiumoxid (AgCdO) eller silvernickel (AgNi) kontakter för att förhindra bågsvetsning, gropfrätning och oxidation under höga kapacitiva och resistiva belastningar.

Högkvalitativ steatitbas: Den isolerande keramiska kroppen är tillverkad med strikta dimensionella toleranser och kommer inte att krympa, spricka eller mjukna under kontinuerlig drift vid temperaturer över 200°C.

Krypfri bimetallmontering: Precisionsstämplade bimetallremsor säkerställer skarpa, avgörande kopplingsåtgärder utan mikrobågsbildning, vilket minimerar radiofrekvensstörningar (RFI) och minskar kontaktslitage.

Kvalitetskontroll och efterlevnadstestning

Varje batch från den automatiserade produktionslinjen genomgår 100 % fabriksverifiering innan förpackning:

Internationella standarder: Överensstämmer med UL 60730-1, VDE (EN 60730-1), CE, CQC, RoHS 2.0 och REACH-standarder.

Termisk kalibrering: Testad i temperaturkontrollerade olje- eller luftbad för att verifiera att öppnings- och stängningspunkterna uppfyller specifikationerna.

Dielektrisk motståndsspänning: Utsätts för ett 1500VAC, 60 sekunders högspänningstest.

Produktparameter

Teknisk urvalsguide

När du väljer en lämplig styrenhet för ett elektriskt ångstrykjärn, säkerställ kompatibilitet med den elektriska ångstrykstyrenhetens axeldimensioner, strömbelastning, termisk responstid och monteringskonfiguration. Se stegen nedan för att fastställa specifika krav.

Steg 1: Välj operativ mekanism

Justerbar bimetalltermostat: Fungerar som den primära kontrollkomponenten och ansluts direkt till den användarmanövrerade ratten. Möjliggör kontinuerlig justering av stryksulans temperatur över tyginställningar från nylon/silke till linne/bomull.

Snap-Action Switch med fast temperatur: Fungerar som en extra säkerhetstemperaturbegränsare eller torrkokningsbrytare. Installerad på ånggeneratorpannan eller den extra värmezonen på stryksulan, stänger den permanent eller tillfälligt av kretsen i händelse av överhettning.

Steg 2: Bestäm temperaturområdet

Temperaturskillnaden bestämmer stabiliteten för ångutmatningen och förhindrar frekventa omkopplingar:

Hög temperaturinställning (160°C – 230°C): Lämplig för användning av bomull, linne och kontinuerlig ånga.

Medeltemperaturinställning (110°C – 160°C): Lämplig för ull- och polyesterblandningar.

Lågtemperaturinställning (50°C – 110°C): Lämplig för syntetfibrer. En mindre skillnad (±3°C) krävs för att förhindra ett plötsligt temperaturfall när vatten kommer i kontakt med stryksulan.

Differentiellt urval

Bred differential (8°C – 12°C): Rekommenderas för torra strykjärn för att minska bytesfrekvensen och förlänga livslängden för silverkontakter.

Smal differential (3°C – 5°C): Lämplig för ångstrykjärn med hög effekt för att säkerställa en omedelbar uppvärmningsrespons när vatten kommer in i ångkammaren.

Steg 3: Matcha form och monteringsstruktur

Skafttyp: Tillvalen inkluderar D-skurna axlar, tvärslitsade axlar eller räfflade axlar.

Axellängd och rotationsvinkel: Standardaxellängder sträcker sig från 10 mm till 30 mm. Rotationsalternativen inkluderar 180°, 270° eller 300°.

Monteringsfäste: Har en platt basdesign med standardhålavstånd på 28 mm eller 36 mm. Anpassade förskjutna eller böjda monteringsfästen finns tillgängliga för kompakta strykjärn.

Steg 4: Terminalkonfiguration och avstånd

Anslutningsbredd: Standard 6,3 mm (1/4") eller 4,8 mm (1/10") flikklämmor.

Terminalvinkel: 0° (horisontell/rak), 45° (vinklad) eller 90° (vertikal). Vertikala layouter minskar det horisontella fotavtrycket i lågprofiljärn.

Steg 5: Termisk kompensationsalternativ

För ångstrykjärn med hög effekt (2000W – 2800W) kan insprutning av kallt vatten orsaka termisk eftersläpning på stryksulans yta innan värme leds till bimetallremsan. Ej kompenserad: Lämplig för vanliga torrjärn och lätta resejärn.

Med intern resistiv kompensation: Ett inbyggt värmeelement accelererar bimetallbandets reaktion under högintensiva ångcykler och bibehåller därigenom en stabil stryksulans temperatur.

Begär prover och tekniska offerter

För att begära kalibrerade tekniska prover eller få en offert inom 24 timmar, vänligen lämna följande information till vårt tekniska team:

Anslutningsmått och orienteringsvinkel

Beräknad årlig efterfrågan

Krav på elektrisk belastning (spänning och ström)

Drifttemperaturområde och temperaturdifferenskrav
